FST / FZS - Раскладные трубчатые печи до 1300°C

Раскладные трубчатые печи Carbolite Gero FST/FZS с максимальной рабочей температурой 1300°C могут иметь как горизонтальное, так и вертикальное исполнение.

Раскладная конструкция печи облегчает установку рабочих трубок или даже реакторов со сложной системой циркуляции газа. Механизм открывания печи позволяет быстро охлаждать образец. Теплоизоляция выполнена из легкого многослойного керамического волокна. Раскладной внутренний кожух прямоугольной формы с отверстиями для конвекции обеспечивает эффективное охлаждение внешнего кожуха. В верхней части печи установлена прочная ручка. Печь надежно запирается двумя быстродействующими замками. Раскладные панели печи изготавливаются из вакуумформованного волокна, а к теплоизоляции блоков крепятся нагревательные элементы из сплава APM в керамических держателях. Торцевая изоляция из керамического волокна также состоит из двух частей. При открытии крышки печи срабатывает предохранительный выключатель, немедленно отключающий нагревательные элементы. Рабочая камера печи может иметь как одну (FST), так и три зоны нагрева (FZS) для обеспечения эффективного регулирования и высокой однородности температуры. В качестве опции предлагаются специализированные исполнения печей и широкий выбор аксессуаров.

Примеры применения

Лакокраска, Химическое осаждение из паровой фазы, дегазация, закалка, испытание топливных элементов, исследование катализаторов, калибровка термопары, литье металлов и керамики под давлением, мини-заводы, обжиг, отжиг, отпуск, пайка, пиролиз, синтез, спекание, старение, сублимация, сушка

Стандартные функции

Максимальная рабочая температура 1300 °C
Программируемый температурный контроллер на 24 сегмента: FST с EPC3016P1, FZS с CC-T1
Отдельный контроллер с функцией защиты от перегрева
Возможна установка рабочих трубок с внешними диаметрами до 150 мм
Длина зоны нагрева печи FST с одной зоной: 200, 500 или 1000 мм
Длина зоны нагрева печи FZS с тремя зонами: 500 или 1000 мм
Раскладная конструкция печи облегчает установку рабочих трубок и реакторов с фиксированными фланцами
Горизонтальное и вертикальное исполнение
Длительный срок службы и высокая стабильность температуры
Термопара высокого класса типа S
Теплоизоляция из керамического волокна с низкой удельной теплоемкостью
Высококачественные проволочные нагревательные элементы из сплава APM сечением 5 мм
В комплект поставки печи входит отдельный блок управления с кабелем длиной 3 м
Подключение по сети Ethernet

Дополнительные возможности (укажите при заказе)

Предлагается линейка современных цифровых контроллеров, мультисегментных программируемых контроллеров и устройств регистрации данных с опциями цифровой связи - больше информации по ссылке
Защита от перегрева с отдельным контроллером (рекомендуется для защиты ценных образцов и для работы без присмотра)
Широкий выбор диаметров и материалов рабочих трубок
К раскладным трубчатым печам можно приобрести прочные керамические панели для защиты нагревательных элементов и закрепления образцов
L-образная опора для вертикальной установки
Теплоизоляционные заглушки и экраны защиты от излучений для предотвращения потерь тепла и улучшения однородности температуры
Торцевые уплотнения для работы с регулируемой газовой средой и вакуумом - больше информации по ссылке
В комплект для вакуумирования может входить роторно-лопастной или турбомолекулярный насос
Предлагаются рабочие трубки большего диаметра
Увеличение длины зоны нагрева
Система автоматического открытия
Фланцы для противотока инертного газа
Датчик кислорода
Кабель длиной 6 м для подключения блока управления
Комплект для подачи газов с электромагнитными клапанами (до 3 газов)
Лабораторное защитное оборудование для безопасной работы с водородом от 750°C и выше
Комплект для подачи газов с электромагнитными клапанами (до 3 газов)

FST / FZS - Раскладные трубчатые печи до 1300°C Конфигурации монтажа

Корпус печи и отдельностоящий блок управления

Опция: вертикальная стойка

FST / FZS - Раскладные трубчатые печи до 1300°C Примеры

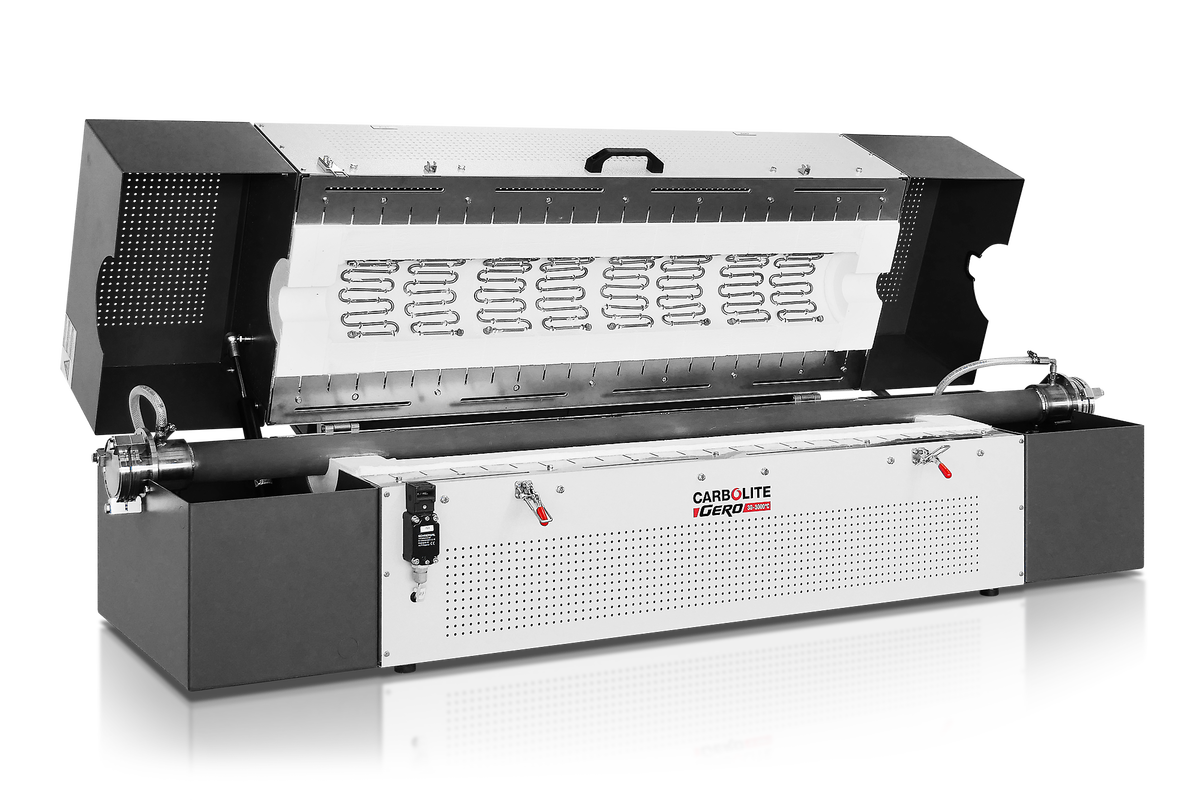

FZS 13/100/1000 с металлической фехралевой трубкой

Специально спроектированная трехзонная трубчатая печь FZS 13/100/4500 с длиной зоны нагрева 4500 мм, автоматическим открытием и рабочей трубкой из сплава APM

FZS 13/70/500 комплект для работы с инертными газами для аргона и кислорода оснащенный двухступенчатым пластинчато-роторным насосом

FST / FZS - Раскладные трубчатые печи до 1300°C Характеристики

	Количество зон нагрева	Максимальная температура (°C)	Furnace Ø (mm)	Длина зоны нагрева (мм)	Габаритные размеры печи В x Ш x Г (мм)	Вес печи (кг)	Длина трубки для работы на воздухе (мм)	Длина трубки для работы с регулируемой газовой средой (мм)	Размеры блока управления ВxШxГ (мм)	Вес блока управления (кг)	Длина зоны однородной температуры ±5°C (мм)	Потребляемая мощность (кВт)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	по запросу	по запросу	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	по запросу	по запросу	inside frame	-	-	60.0

Обратите внимание:
- Скорость нагрева при использовании керамической рабочей трубки ограничена 5 °C/мин
- Источник питания: 200-240 В (однофазный) или 380-415 В (трехфазный)
- Длина зоны однородной температуры измерялась в горизонтальной печи с установленными теплоизоляционными заглушками при температуре на 100°C ниже максимальной
- Источник питания: a = 380-415 В (трехфазный), b = 480 В (трехфазный), c = 200-210 В (трехфазный), d = 220-240 В (трехфазный), e = 220-240 В (однофазный)

Содержание может быть изменено или исправлено
