В новой серии универсальных трубчатых печей TF Carbolite Gero объединили высококачественные нагревательные элементы и инновационную конструкцию теплоизоляции для достижения первоклассных эксплуатационных характеристик, снижения температуры корпуса и энергопотребления.
Модели TF спроектированы для обеспечения гибкости. Возможно использовать адаптеры для различных диаметров съемных рабочих трубок, и в то же время сами рабочие трубки можно легко заменить на соответствующие тому или иному физическому или химическому требованию процесса.
Рабочие трубки с дополнительными комплектами позволяют работать в регулируемой газовой среде или вакууме.
| Макс. температура 1100, 1200, 1600°C | Ø печи 32, 60, 100, 125 мм |
| Длина зоны нагрева 150, 180, 300, 450, 600, 800, 1000, 1200 мм | Количество зон нагрева 1 зона или 3 зоны |
| Ориентация Все модели доступны в горизонтальном или вертикальном исполнении | |
Новые высококачественные трубчатые печи от Carbolite Gero были разработаны по самым высоким стандартам и сочетают в себе новейшие технологические разработки, элегантный современный дизайн и прочную конструкцию с высококачественными компонентами.
Carbolite Gero’s tube furnace range boasts a variety of technical features to maximise the heated length of the furnace, ensuring that as much of the work tube as possible is heated to the setpoint temperature. These include heating elements evenly distributed around the work tube and low thermal mass insulation.
To achieve the longest possible heated length, our 3-zone models feature increased power boosting at the ends of the furnace, ensuring the best possible temperature uniformity throughout the working volume.
Combining your furnace with work tube packages that include thermal insulation plugs or radiation shields helps prevent thermal losses from the ends of the work tube. Carbolite Gero are hard to beat, when it comes to the uniform distribution of heat!

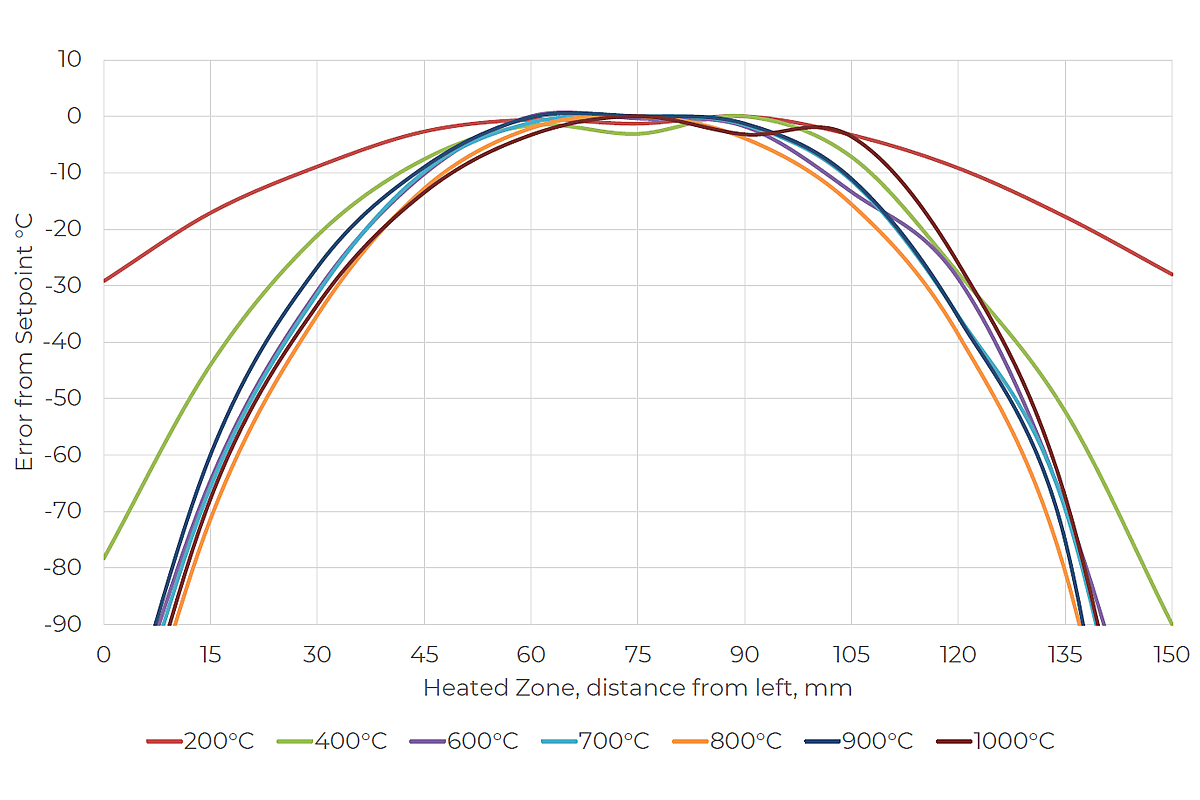

Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.
Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.
Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.
Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.
Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.
Трубчатые печи серии TF в стандартной комплектации оснащены портом связи Ethernet и программируемым контроллером на 24 сегмента:
Carbolite Gero tube furnaces are equipped with high-quality heating elements designed to achieve fast heat-up rates.
Optimise your lab time by speeding up your heat treatment processes!
Precise temperature measurements are carried out in the Carbolite Gero testing laboratory and available for all models.
measured with a quartz work tube and insulation plugs fitted
measured with a quartz work tube and insulation plugs fitted
Эта серия трубчатых печей поставляется в одной из двух стандартных конфигураций монтажа:
Обе конфигурации включают 2-х метровый кабель (печи с Ø125 мм поставляются с кабелем с вилкой и розеткой) между корпусом печи и блоком управления. Это позволяет легко переносить корпус печи на дополнительные монтажные устройства, например, крепление к вертикальной стойке, монтажному кронштейну или внутри вытяжного шкафа.

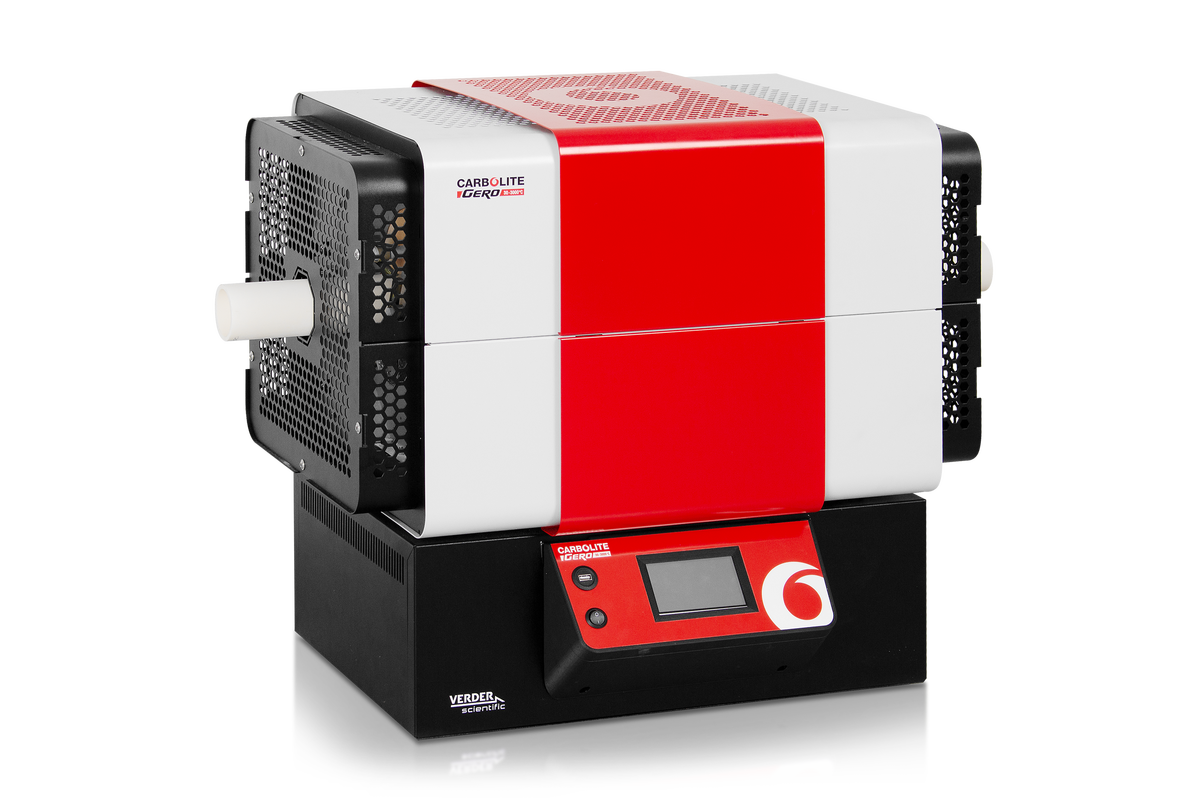

Стандартная конфигурация с длиной зоны нагрева до 600 мм
Простое крепление к дополнительным монтажным устройствам

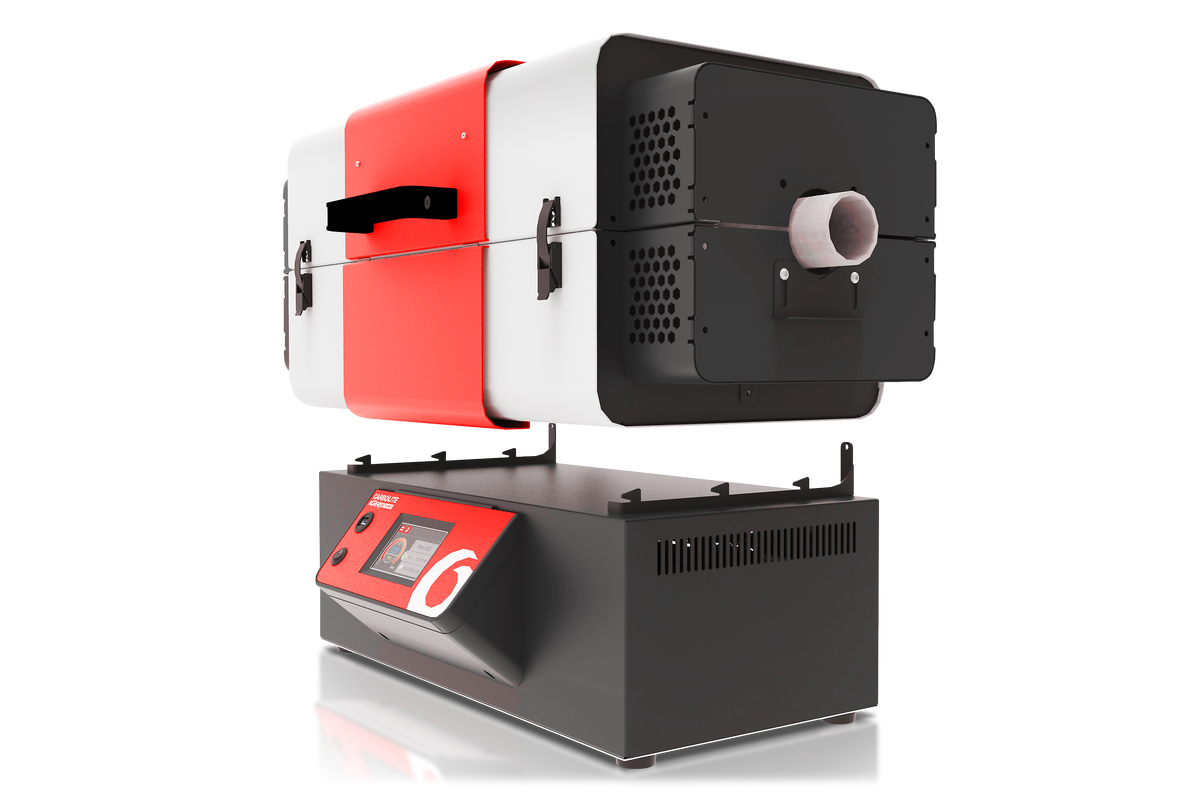

Стандартная конфигурация с длиной зоны нагрева 800 мм и больше
Вертикальная монтажная стойка для корпуса печи
Используется для крепления корпуса печи к оборудованию заказчика
Дополнительный кабель 4 метров позволяет увеличить возможное расстояние между корпусом печи и блоком управления до 6 метров (печи с Ø 125 мм поставляются с кабелем с вилкой и розеткой)
Новые печи Carbolite Gero имеют высокую энергоэффективность. Их высококачественная теплоизоляция служит для долговечной эксплуатации, снижения температуры корпуса и, главное, обеспечивает исключительно низкое энергопотребление. Использование трубчатых печей Carbolite Gero снижает затраты на электроэнергию, а также уменьшает выбросы углекислого газа.
Энергопотребление на примере печи Carbolite Gero TF1 12/60/600 (красн.) и аналогичного продукта конкурента (желт.); для каждой температуры измерения производятся после 2-часовой выдержки.
Трубчатые печи Carbolite Gero могут быть оснащены различными вариантами для работы с регулируемой газовой атмосферой и/или вакуумом.
Комплекты для подачи газов позволяют использовать до 3 не реактивных газов (доступны с ручным и автоматическим управлением)
Carbolite Gero tube furnaces are designed with user safety in mind.
The robust construction and high-quality thermal insulation ensure that external case temperatures are much lower than other models.
Not only does this help mitigate the risk of injury to the operator, the reduction in the amount of heat escaping the furnace ensures a comfortable working environment, and also means that less energy is wasted during use. When the heat is on, Carbolite Gero can help you keep a cool head!
Широкий выбор диаметров трубок, длин и материалов.
Для предотвращения потерь тепла и улучшения однородности температуры.
| Количество зон нагрева | Максимальная температура (°C) | Furnace Ø | Длина зоны нагрева (мм) | Время нагрева (мин) | Длина трубки для работы на воздухе (мм) | Длина трубки для работы с регулируемой газовой средой (мм) | Габаритные размеры печи В x Ш x Г (мм) | Длина зоны однородной температуры ±5°C (мм) | Максимальная мощность (Вт) | Вес (кг) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/150 | 1 | 1200 | 60 | 150 | 40 | 430 | 600 | 575 x 485 x 480 | 93 | 750 | 31 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 | 100 |
Содержание может быть изменено или исправлено
