HTK GR - Камерные печи с теплоизоляцией из графита

Печи HTK GR с графитовой теплоизоляцией предназначены для обработки образцов в среде низкого/высокого вакуума, защитных газов (например, азота/аргона), а также реактивных газов, например, водорода или монооксида углерода. Печи НТК GR не предназначены для термообработки в среде кислорода. Прямоугольная форма кожуха с передней дверцей облегчает загрузку/разгрузку образцов. Печи НТК GR предлагаются в шести различных типоразмерах. Самые компактные печи с объемом рабочей камеры 8 и 25 л обычно используются в научно-исследовательских лабораториях. Печи с объемом рабочей камеры 80, 220, 400 или 600 л, как правило, используются для изготовления опытных образцов или серийного производства продукции. Печи НТК GR имеют графитовую теплоизоляцию и графитовые нагревательные элементы. Максимальная рабочая температура 2200 °C позволяет использовать печи НТК GR для решения самых сложных задач термообработки. По запросу печь может оснащаться графитовой ретортой для точного регулирования рабочей среды в печи. Также реторта позволяет добиться уровня однородности температуры не ниже ±10 °C. При термообработке с активным газообразованием реторта защищает нагревательные элементы и увеличивает срок службы печи.

Примеры применения

графитизация, пиролиз, силицирования, спекание, техническая керамика

Смотреть видео

_{Видео о приборе: HTK GR - Камерные печи с теплоизоляцией из графита}

Стандартные функции

Графитовые печи, обеспечивают самые высокие температуры

По запросу печи могут оснащаться оборудованием для термообработки в среде водорода при пониженном давлении

Термообработка образцов в форме порошков может выполняться в среде регулируемого давления

Занесение данных в системный журнал для обеспечения контроля качества

HTK GR - Камерные печи с теплоизоляцией из графита Технические характеристики

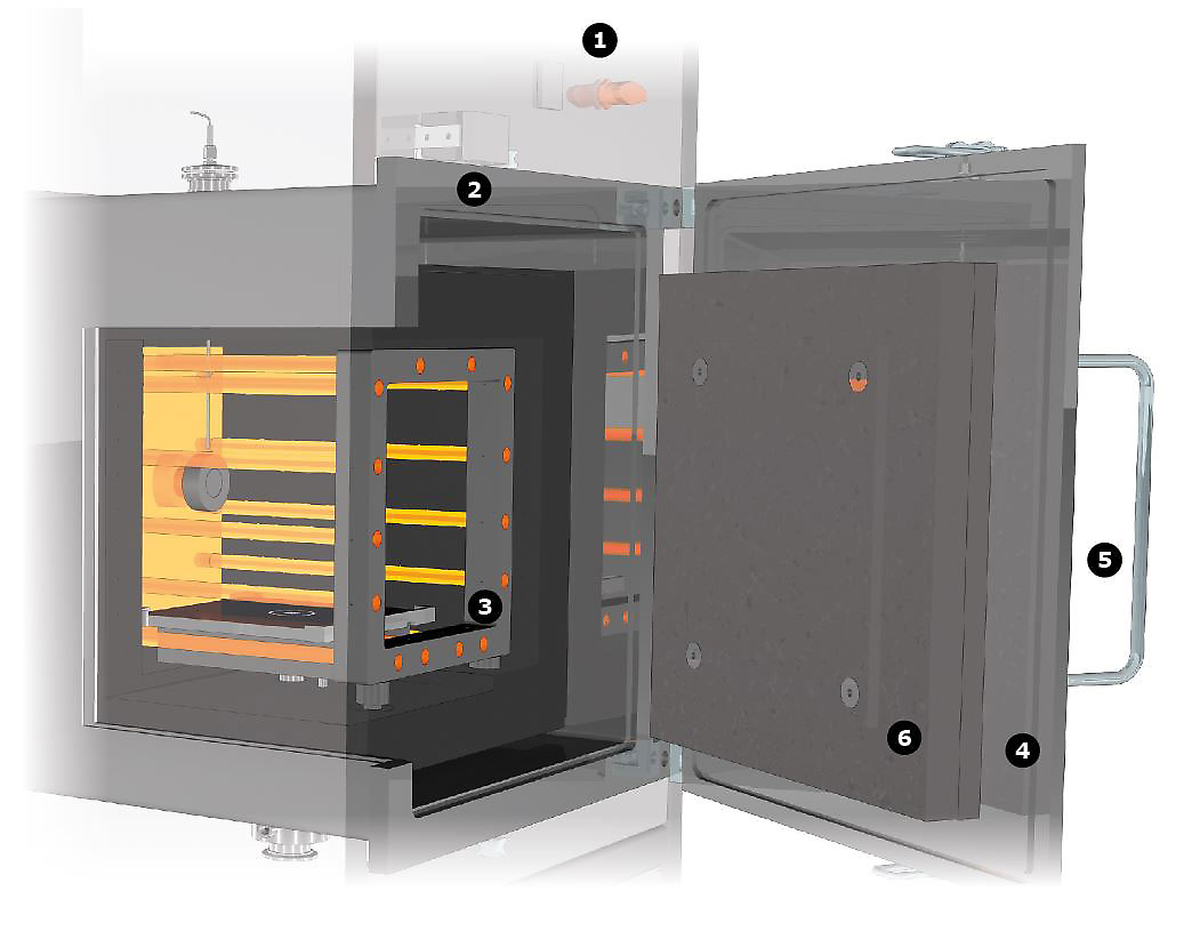

Вид изнутри

рама
кожух с водяным охлаждением
нагревательная кассета
желоб для герметичного уплотнения
передняя дверца
графитовая теплоизоляций

Нагревательные элементы размещаются в рабочей камере печи с четырех сторон: снизу, слева, справа и сверху. Это позволяет добиться высокой однородности температуры. Печи с большим полезным объемом оснащаются нагревательными элементами также в передней и задней части рабочей камеры, так как с увеличением объема для обеспечения высокой однородности температуры требуется использование дополнительных нагревательных элементов. Печи НТК с любым объемом рабочей камеры отличаются превосходной однородностью температуры. Печи НТК W, НТК МО, НТК GR и НТК KE оснащаются кожухом с водяным охлаждением, поэтому в каталоге печи НТК отмечены как печи с охлаждаемыми кожухами. Охлаждающая вода подается между двойными стенками кожуха. По запросу печи НТК GR могут иметь рабочую температуру до 3000 °C. Для этого печи должны быть оснащены теплоизоляцией необходимой толщины, нагревательными элементами специальной формы и пирометром для регулирования температуры. Оптический пирометр позволяет определять температуру по цвету теплоизлучения. Пирометр не устанавливается внутрь печи, а снимает показания через смотровое окошко. Пирометр используется, только если в процессе нагрева наблюдается достаточный уровень теплоизлучения, то есть при температурах от 400 °C. При более низких температурах используется скользящая термопара. Из-за высокого давления паров графита термообработка при температуре 3000 °C возможна только в среде инертных газов. Под действием этого давления в рабочую среду высвобождается углерод. Если образец не следует подвергать воздействию углерода, термообработку необходимо выполнять в печах с металлической теплоизоляцией.

HTK GR - Камерные печи с теплоизоляцией из графита Примеры

HTK 25 GR/22-1G с автоматическим управлением до 2200°C с дополнительным оборудованием для пиролиза

_{Содержание может быть изменено или исправлено}
